FFU的sop系統使用與講解
包括使用目的、適用范圍、裝置說明、系統操作說明及注意事項等。
當今在電子行業普遍使用的FFU(Fan FilterUnit)機組由箱體、無蝸殼風機、
高效過濾器以及控制元件等組成，實際就是一種自帶風機層流單元的型式，既可以作層流單元使用，也可以用于亂流潔凈室的送風單元，而且主要是用于電子行業。電子行業的特點是建設規模比較大，潔凈室的空間面積也比較大，潔凈度的等級也比較高，尤其是千級、百級比較多，而且改造也相當頻繁。在電子行業中常規的凈化空調系統往往存在投資大、能耗高、靈活性不夠、改造調整困難，施工周期長，改造費用比較高等缺點。
如何使用FFU的sop系統
1.目的
為確?？照{系統正常運行，室內潔凈度、溫度、濕度、壓差等重要參數符合設計要求，滿足日常生產需要，更好的產品服務，特編寫此操作規程。
2.適用范圍
A6-1 MEMS廠務整個空調FFU系統
3.裝置說明

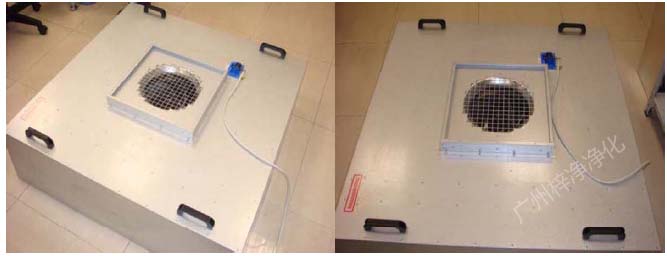

3.1規格4*4FFU正面

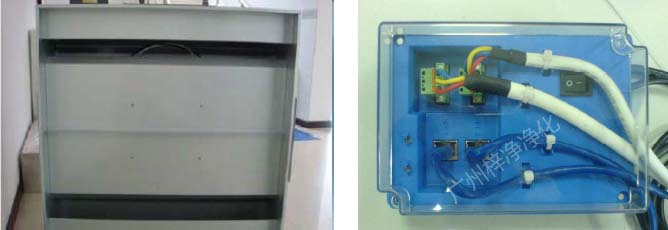

3.2背面以及接線盒
4.系統操作說明及注意事項
4.1安裝說明：
安裝前先開一天空調使室內空氣清潔，然后關閉開始安裝。風機和高效要在凈房?jì)炔鸱庖悦馕廴?。先放?AST II到龍骨上，要使 AST II的進風面向上、出風面在下面，再放置 FFU箱體到 AST II上，必須保證AST II在FFU箱體的邊框內。各個步驟必須輕拿輕放，保證產品不在安裝過程中損壞。AST II放置時要豎直放置，不能平放，且放置時要靠墻放置，否則會(huì )把AST II的濾紙摔壞。整個安裝過程中安裝人員必須佩戴無塵室專用手套，穿無塵服，防止人員污染過濾器和FFU箱體。搬動過濾器時要拿過濾器的邊框，防止尖銳物體刺穿過濾器濾紙。
4.2注意事項：
EC FFU的硬件連接和網絡(luò )結構。elisa 7.0是一個建立在現有公用基礎網絡(luò )平臺上，基于開放式標準能夠實現綜合無縫式信息傳遞和交互操作的多級別控制系統。
⑴主網關和次網關聯合控制方式主網關和次網關通過TCP/IP協議與以太網上的服務器連接。主網關做為一個小型的智能信息處理器，負責管理系統中所有次網關和風機過濾單元（以后簡稱FFU）傳遞的操作信息。每個次網關具備8個通信接口，最多可以同時管理248（8×31＝248）臺FFU，次網關之間可以依次串接起來，最多可以接32個次網關。所以一個主網關所能控制的最多FFU就是7936臺。⑵主網關單獨控制方式主網關有1個通信接口，如果FFU的數量少于31臺則可以直接將FFU與通信接口連接。
4.3操作說明：
1、電腦啟動時必須加載以下兩個程序。如圖。
（1）elisa service manager
（2）SQL server service manager

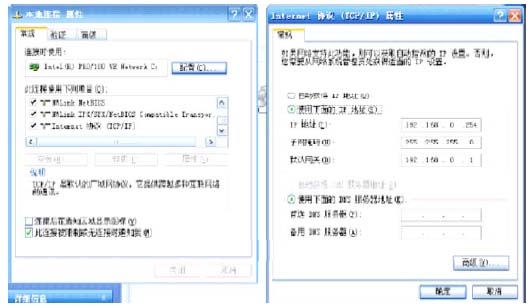

2、在“本地連接”中固定電腦的IP地址，不能設為“自動獲得IP地址”。如圖

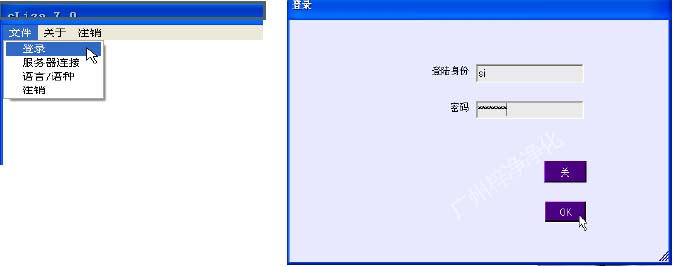

3、登陸用戶點擊電腦桌面“elisa7.0 manager”圖標后點擊“文件”－>“登錄”，輸入用戶名“si”密碼“password”—>點擊“submit”進入elisa管理界面。如圖。
4、Gateway/Fan Management網關/風扇管理進入“網關/風扇管理”界面如下圖。

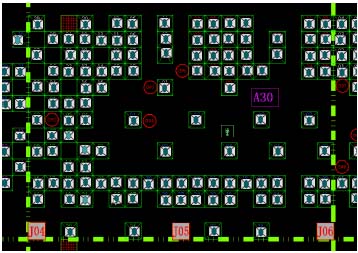

5、FFU布置說明
上圖中每一個圓圈所在的方塊表示一個FFU，每個FFU都按照設計要求被擺放在特定的地點，并且按照 FFU編碼的不同被區分開。（注：FFU的編碼，為了便于管理，每臺FFU都有自己的編碼，如“G03－F31”“G126－F05”等，其中“G03－F31”表示的意義是：此臺FFU的組別是3，風扇地址是31。而“G126－F05”表示此臺FFU組別是126，地址是5）

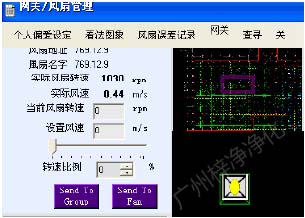

6、FFU調節
上圖的圖框中顯示的是當前被選中的風扇的參數。管理者可以通過兩種途徑來調整此臺FFU的風扇轉速。（1）在“當前風扇轉速”中輸入所需要的轉速。（2）在“轉速比例”中輸入0～100來調節當前風扇轉速的比例。圖中兩個藍色按鈕的作用分別是將所設定的轉速信息發送到此臺FFU或者此臺FFU所屬的整組FFU。
7、FFU各顏色代表的意義
從左邊數第一個：FFU的轉速小于955轉的時候FFU的圖標顯示的顏色。第二個：FFU的轉速在955到1100轉之間時FFU的圖標顯示的顏色。
第三個：FFU大于1100轉時的顏色。（以上的轉速區間可以更改，在下文中說明）第四個：FFU為0轉。第五個：FFU馬達損壞。第六個：FFU馬達報警(解決辦法：1、電源接觸不良，可關掉電源，重新打開電源；2、馬達內部硬件問題，更換新馬達。）第七個：FFU通信錯誤（中斷，解決辦法：1、現場查看FFU電源是否打開？2、用手持儀查看地址是否正確？3、以上無法解決問題，請更換新馬達或通訊模塊。）（具體可參考：）

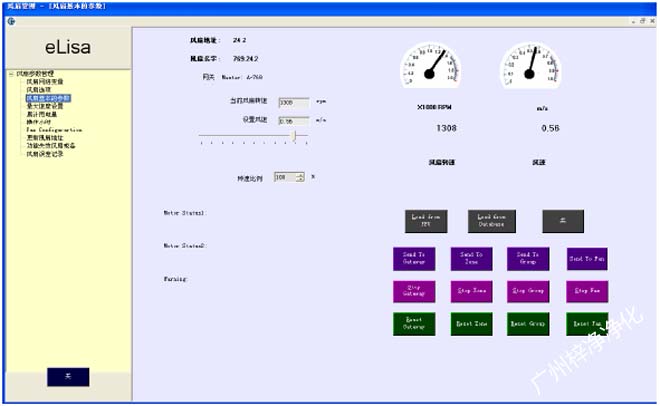

8、FFU參數調節
在“風扇基本參數”中可以看到和更改該FFU的轉速信息，首先軟件會(huì )從FFU中讀取數據，然后管理者可以在轉速欄中改變FFU的轉速，并且將信息選擇發送到不同的地方。從而實現對單個或整組或整個網關FFU的調速。也可以按照所設定轉速的比率來調整FFU的轉速。

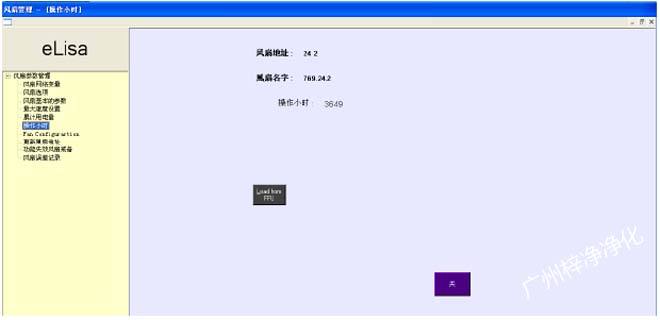

9、FFU運行參數查看

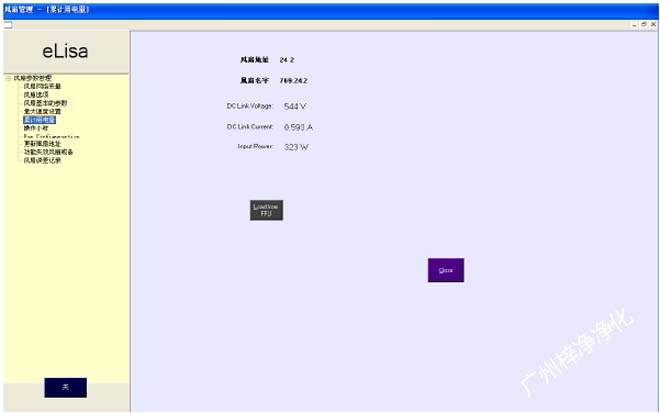

在下圖中顯示了當前FFU的即時電源電壓，電流和功耗數在“操作小時”中讀取FFU從開始運轉到當前時間的累計工作小時。
5.異常處理事項
6.相關設備規格
7.系統維修,保養校正周期及允收標準.
7.1每年對空調系統的FFU經行兩次風速檢測，風速出現差異時，應對FFU風機經行全面的檢修并考慮更換高效過濾器。
7.2每年對空調系統中的FFU經行兩次泄露率檢測，如某一監測點讀數異常，應更換改FFU高效過濾器，更換后重新做檢測。
7.3日常檢測潔凈室粒子數目或微生物數目超標，應該對FFU的風速及高效過濾器經行檢測
8.安全作業標準
8.1啟動空調機組及相應的設備應為專職人員經行操作。
8.2打開機組控制柜必須具備相應安全保障措施才能經行操作。
8.3生產結束應先斷熱水系統，冷水系統再關排風機，最后關風機。
8.4維修人員需要具備相應的操作資格，涉及電操作應兩人以上人員操作。
8.5現場施工必須穿戴好必要的勞保用品。
